จำหน่าย คอนโทรล วาล์ว ( Control Valve )

มี Control valve หลากหลายแบรนด์ทุกชนิดนำเข้าจากต่างประเทศโดย

บริษัท อินเทค 2000 จำกัด

ติดต่อฝ่ายขาย line ID : @intech2000

Control Valve Thailand จำหน่าย คอนโทรล วาล์วทุกชนิดทุกประเภท ศูนย์รวมคอนโทรล วาล์ว คุณภาพสูงที่ออกแบบมาเพื่อให้คุณได้รับประสิทธิภาพที่ยอดเยี่ยมและมีความปลอดภัยในกระบวนการผลิต ไม่ว่าจะเป็น Butterfly valve, Globe valve หรือ Ball valve เรามีให้คุณเลือกหลากหลายประเภทด้วยทีมผู้เชี่ยวชาญที่พร้อมให้คำปรึกษาและผลิตภัณฑ์ที่เหมาะสมที่สุดสำหรับความต้องการของคุณ

เลือกซื้อ คอนโทรล วาล์ว ( Control valve ) จากแบรนด์ที่มีจำหน่าย

เลือกซื้อตามประเภทใช้งานที่มีจำหน่าย

Control valve คือ อะไร?
Control valve
Angel Valve
Forged valve
Hygienic valve
Steam conditioning
Three way valve
High pressure valve

ดูอุปกรณ์เครื่องมือวัดทั้งหมดที่มีจำหน่ายจากเรา ได้ที่นี่ คลิก INTECH2000

Control valve คืออะไร ?

Control valve หรือ วาล์วควบคุม คืออุปกรณ์ที่ใช้ ควบคุมการไหลของของเหลวหรือก๊าซ ในระบบท่ออุตสาหกรรม โดยสามารถปรับ อัตราการไหล (flow rate), ความดัน (pressure) หรือ อุณหภูมิ (temperature) ที่ผ่านวาล์วได้ตามต้องการ โดยมักทำงานร่วมกับ Controller + Sensor/Transmitter เพื่อรักษาค่าต่างๆ

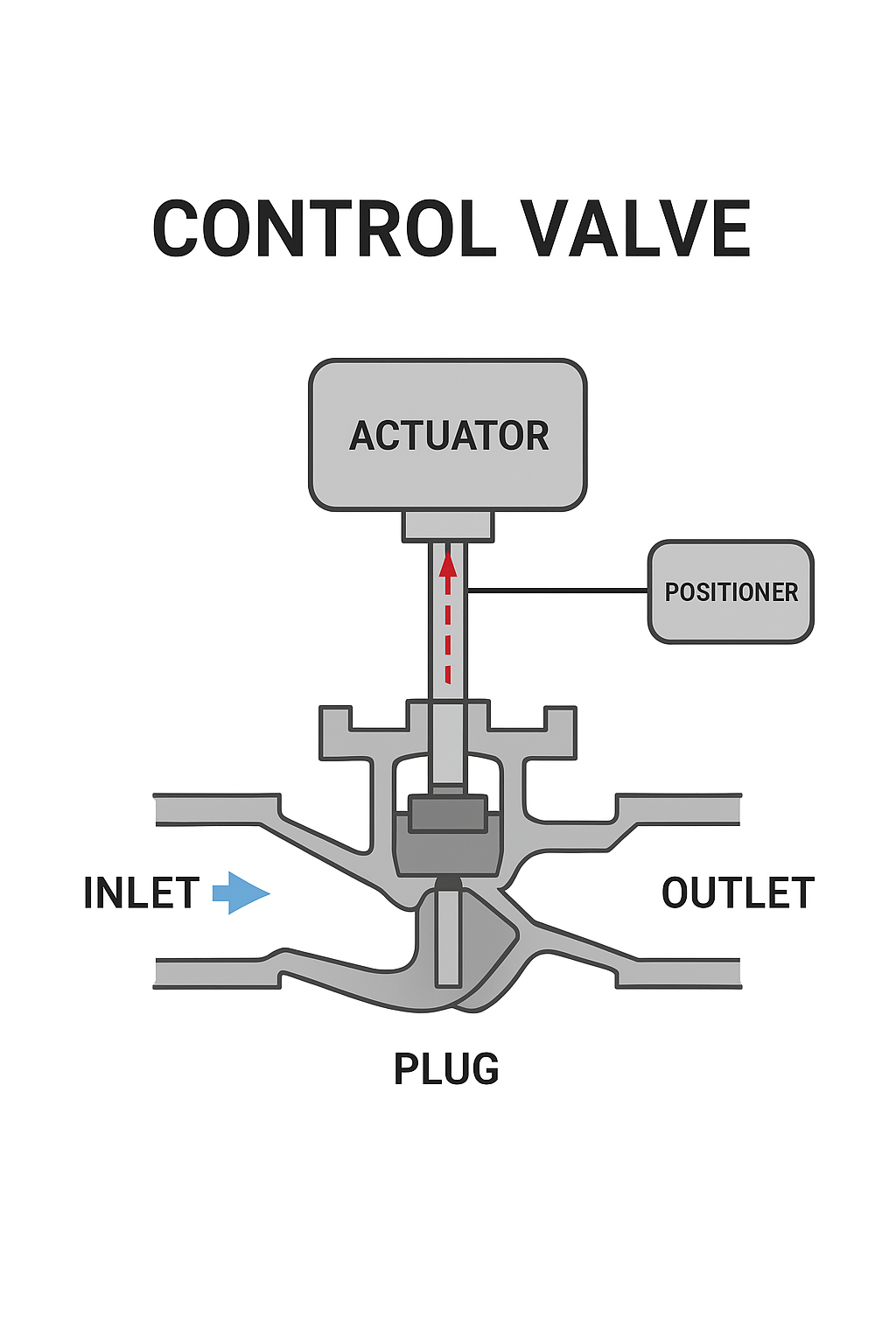

ส่วนประกอบหลักของ Control valve

  1. Body valve : เป็นส่วนที่ของไหลผ่านและมี plug/disc/ball ที่ขยับขึ้นลงหรือหมุนเพื่อ เปิด-ปิด/ควบคุมปริมาณการไหล
  2. Actuator : ใช้แรงลม (pneumatic), ไฟฟ้า(electric), หรือไฮดรอลิค (Hydraulic) ในการขยับตัวปิด-เปิดของวาล์ว
  3. Positioner : อุปกรณ์ช่วยควบคุมให้ก้านวาล์ว (stem) เคลื่อนที่ได้แม่นยำตามสัญญาณควบคุม (มักเป็น 4-20 mA หรือ 3-15 psi)

หลักการทำงานของ control valve โดยทั่วไปคือ controller จะส่งสัญญาณควบคุม (เช่น 4-20mA) ไปที่ actuator จากนั้นแปลงสัญญาณควบคุมเป็นแรง(เช่น แรงดันลม) เพื่อขยับก้านวาล์ว โดยการเคลื่อนที่ของ plug/disc/ball จะเปลี่ยนพื้นที่หน้าตัดการไหลเพื่อควบคุมการไหล ของไหลที่ถูกควบคุมจะทำให้ค่ากระบวนการ (Process Variable, PV) ใกล้เคียงกับค่าที่ต้องการ (Setpoint, SP)

ประเภท Control valve ตามรูปแบบการใช้งาน

  1. Globe Valve เป็นวาล์วชนิดหนึ่งที่ใช้ ควบคุมการไหล (Throttling / Control) ของของไหลในท่อ มีชื่อเรียกว่า Globe เพราะรูปร่างดั้งเดิมของตัววาล์วคล้ายทรงกลม โครงสร้างภายในถูกออกแบให้ ก้านวาล์ว (stem) เคลื่อนขึ้น-ลง ทำให้ plug (disc) เคลื่อนที่เข้า-ออกจาก seat เพื่อควบคุมการเปิดปิดการไหล โดยเส้นทางการไหลมักจะเปลี่ยนทิศทางภายในวาล์ว จึงมีแรงดันตกคร่อมสูงกว่า ball หรือ Gate valve เหมาะกับงานควบคุม (Control application) เช่น flow, pressure, temperature ในระบบที่ต้องการการควบคุมการไหลอย่างแม่นยำเพราะทนแรงดันและอุณหภูมิที่สูงได้
  2. Ball Valve เป็นวาล์วควบคุมการไหลที่ใช้ ลูกบอลกลวง มีรูเจาะตรงกลาง เป็นตัวเปิด-ปิดการไหล โดยลูกบอลจะถูกหมุนด้วยก้านเพียง 90° ถ้ารูเจาะตรงกับท่อ → ของไหลผ่านได้เต็มที่ , ถ้าหมุนลูกบอลให้รูเจาะตั้งฉากกับท่อ → ปิดการไหลทันที โดยการใช้งานของ ball valve จะใช้ในระบบที่ต้องการ เปิด-ปิดเร็ว (Quick shutoff) และใช้กับ ของไหลหลายชนิด เช่น น้ำ, น้ำมัน, ก๊าซธรรมชาติ, ไอน้ำ(อุณหภูมิน้ำไม่สูงมาก), สารเคมี
  3. Butterfly Valve หรือ วาล์วผีเสื้อ เป็นวาล์วควบคุมการไหล หรือ วาล์วเปิด-ปิด (On-Off valve) ที่ใช้ แผ่นดิสก์(Disc) รูปร่างคล้ายผีเสื้อหมุนอบู่บนแกนกลางของท่อ เมื่อหมุนแผ่นดิสก์เพียง 90° ก็สามารถเปิดหรือปิดการไหลได้แล้ว เหมาะกับท่อขนาดใหญ่ตั้งแต่ 2″-72″ โดยใช้กับของเหลวและก๊าซเช่น น้ำ น้ำเสีย อากาศ ไอน้ำ น้ำทะเล น้ำมันบางชนิด และใช้กับความดันใช้งานต่ำถึงปานกลาง
  4. Diaphragm Valve คือ วาล์วควบคุมการไหล ที่ใช้ แผ่นยาง (Diaphragm) หรือแผ่น PTFE/เทฟลอน เป็นตัวปิด-เปิดการไหล โดยกดลงบน seat ที่อยู่ภายในตัววาล์ว แทนที่จะใช้ plug, ball หรือ disc แบบวาล์วทั่วไป diaphragm valve ใช้ยางยืดหยุ่น กดลงไปเพื่อปิดการไหล ซึ่งทำให้ของไหล ไม่สัมผัสกับชิ้นส่วนโลหะของวาล์วเลย ข้อดีของวาล์วชนิดนี้คือ ของไหลไม่สัมผัสกับโลหะ ลดการกัดกร่อน, ปิดสนิทดีมาก, ใช้ได้กับของไหลที่มีตะกอน ของหนืด (slurry) แต่ไม่เหมาะกับงานที่ใช้กับแรงดันและอุณหภูมิที่สูง

หลักการเลือกใช้งาน

  1. ประเภทของของไหล (Fluid Type) เป็น ของเหลว/ก๊าซ/ไอน้ำ/ของหนืด มีความหนืดสูงหรือต่ำ มีตะกอน, กรด, ด่าง หรือสารกัดกร่อน
  2. แรงดันและอุณหภูมิ (Pressure & Temperature) พิจารณาจาก Operating Pressure / Temperature และ Maximum Temperature ถ้าแรงดัน/อุณหภูมิสูง ใช้ globe, ball หรือ butterfly แบบ high performance ถ้าแรงดันต่ำ/สารกัดกร่อน ใช้ diaphragm หรือ pinch
  3. Flow Rate & Cv (Valve sizing) ต้องคำนวณ Cv (Flow coefficient) เพื่อหาขนาดที่เหมาะสม(Cv=ปริมาณน้ำที่ไหลผ่านวาล์วเมื่อความดันตกคร่อมคือ 1 psi) หลังจากนั้นเลือกขนาดวาล์ว(Valve sizing) ให้เล็กกว่าท่อ 1 ระดับเพื่อให้วาล์วทำงานที่ 60-80% เปิด (ไม่ควรเลือกวาล์วที่ต้องเปิดเพียง 10-20% ตลอดเวลาเพราะควบคุมไม่แม่น)
  4. Valve characteristics (Equal % / Linear / Quick Opening)
  • Equal Percentage : ใช้กับระบบที่ Flow range กว้าง เช่น ควบคุม Steam หรือ Gas
  • Linear : เหมาะกับระบบที่ต้องการควบคุมการเปลี่ยนแปลงแบบเส้นตรง เช่น Level Control
  • Quick Opening : ใช้กับระบบ On-Off เช่น Safety Shut-off

5. วัสดุของวาล์ว (Material Selection)

6. ต้นทุนและการบำรุงรักษา
